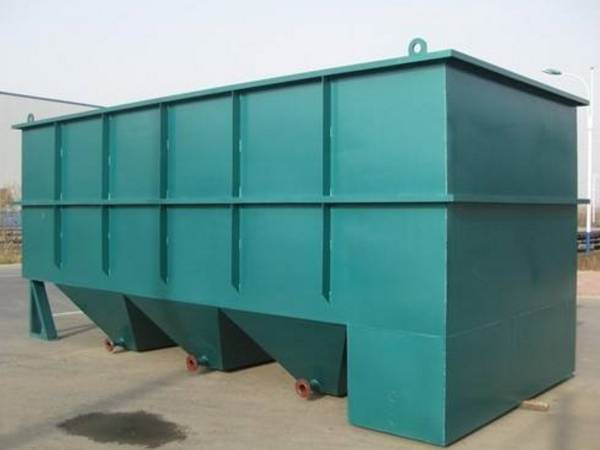

斜管沉淀器簡介
斜管沉淀池是指在沉淀區域內設置斜管的沉淀池。裝配方式有斜管和支管兩種。采用傾斜的平行管或平行管(有時可采用蜂窩填料)，將平流或垂直沉淀池的沉淀區分成一系列淺層沉淀層，處理后的沉淀和沉淀后的沉淀在各沉淀淺層之間相互運動和分離。
按其相互運動方向可分為逆(異)向流、同向流和側向流三種分離方式。每個平行斜板間(或平行管內)相當于一個非常淺的沉淀池。
好處是：
(1)利用層流原理，提高沉淀池的處理能力；
②縮短顆粒沉降距離，縮短沉降時間；
③增加沉淀池的沉淀面積，提高處理效率。
該沉淀池的過流率可達36m3/(m2.h)，是一種新型高效沉淀設備，其處理能力比一般沉淀池高7-10倍。并且已經定型用于生產實踐。好處：去除率高，停留時間短，占地面積小。
淺池理論原理
斜管沉淀池長度為L，池內水平流速為V，顆粒沉淀速度為u0，在理想狀態下，L/H=V/u0。當L和V值保持不變時，池深H越淺，可去除的懸浮物顆粒越小。如采用水平隔板，將H分為3層，每層深度為H/3，在u0和v不變的情況下，只需L/3，即可去除u0顆粒。也就是說，總體積可以降低到原來的1/3。若池長不變，由于池深為H/3，水平流速可以提高到3v，仍然可以去除沉速為u0的顆粒，即處理能力可以提高3倍。將沉淀池分成n層，處理能力可以提高n倍。這就是20世紀初哈真提出的淺池理論。
設計參數。
(1)斜板(管)間距一般在50mm以上，斜板(管)長度一般在1.0-1.2m左右
(2)斜板上層應為0.5-1.0m，底部緩沖層高度為1.0m。斜板(管)下為廢水分布區，一般高度不小于0.5m，下為污泥區；
(3)池塘出水一般采用多排孔管集水，孔應在水面以下2cm處，防止漂浮物被帶走；
(4)廢水在斜管中的流速取決于不同的廢水。例如，生活污水的處理速度為3-5毫米/秒。
(5)斜板(管)與水平面之間的角度為60°，凈距(或斜管孔徑)一般為80~100mm。
